軌道交通行業涉及到鐵路、地鐵、輕軌、電氣化鐵路、高速磁懸浮鐵路等。在這些領域有一個共同點，即都要涉及到調度、信息集中顯示等需求，控制中心作為軌道交通運行管理和維護的部門，需要時刻地監控整個線路的運行狀況。為了保障軌道交通線路持續高效的運作，并能滿足及時處理各種突發事件，以及迅速根據相關信息做出決定等需要，大屏幕顯示系統就成為一個很好的信息顯示平臺。它可以更好地幫助相關部門進行調度、維護、管理以及應急指揮等，大大提升交通運輸管理水平，打造一個數字化路網自動控制系統的平臺，更能適應大城市軌道交通的發展需要。
面對著各種復雜的信號和多變的應用需求，選擇一套合適的控制系統顯得尤為重要。本文會以對比的方式介紹DVCS控制系統的技術實現方式、原理及其應用優勢。
一、 傳統的控制系統
1. 內置畫面拼接系統
無論是DLP設備還是新一代的LCD設備，它們都有內置圖形拼接處理功能。我們以DLP單元為例，早期由于圖形控制系統成本較高，設備較昂貴。我們更多的是利用矩陣的1對多的信號輸出功能提供信號，再利用光機的內置圖像處理功能實現畫面的全屏顯示、疊加顯示。但是光機的輸入接口數量有限且無法增加，而且同時只能有2-3路信號一起顯示在屏幕上。這對于視頻監控為主的公安交通行業是遠遠不夠的。
2. 集中式控制系統
目前，多屏圖形卡已進入到了市場并逐步成為大屏幕控制系統的主要配件。通過輸入-輸出卡的板卡式結構，我們可以將很多信號以更加靈活的方式顯示到拼接墻上。目前我們已經在很多的公安交通行業采用這樣的控制方式。
3. 嵌入式控制系統
在集中式控制系統盛行于大屏幕拼接行業的同時，不少?gòu)S家開始著手研發硬件式的控制器。此類應用的優點是：無操作系統；基于硬件接口；擴展方便；成本低。很快，越來越多的項目開始導入這種控制方式，當然在沒有很復雜的應用時，這套系統還是很受廠家和用戶的歡迎。
二、 DVCS的優勢
1. 分布式控制系統產生的背景
分布式系統產生得益于三方面的技術因素：網絡編解碼技術日趨成熟、交換機的帶寬逐漸增加、視頻的處理技術水平不斷提高。
不難理解，因?yàn)槭腔诰W(wǎng)絡的控制系統，所以分布式對網絡帶寬的要求比較重要。我們現在有工業級的交換機，它的帶寬可以達到1,000M/口，機架式交換機的帶寬更高。以公安交通行業為例，這樣就可以保證大量的攝像頭信號通過網絡接入到監控系統中。同時，它的傳輸媒介是網線，傳輸距離增加了，抗干擾能力增加了，施工布線更方便了，而這些是傳統的控制系統做不到的。分布式就這樣成為了眾多企業追捧的對象，成為了拼接控制行業的新寵兒！

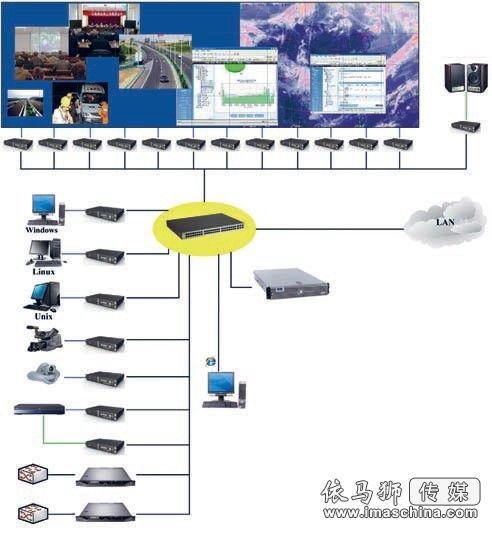

2. 分布式控制系統的結構(圖1所示)
3. 分布式控制系統的組成
我們可以看到圖1所示的那張拓?fù)鋱D上。用戶的電腦信號、復合視頻信號、高清視頻信號、音頻信號是通過一個個處理器接入到交換機的，和顯示單元連接的是顯示處理器?？刂齐娔X和服務器也需要接入到交換機。信號經過處理器實際上是一個網絡編碼的過程，當用戶需要將某一路信號在大屏幕上指定位置顯示時，顯示處理器負責解碼，而服務器負責控制它的顯示方式。很顯然，控制部分和信號部分是獨立并行工作，各司其職，自然事半功倍。
4. 分布式控制系統的優勢應用
(1) 數字化網絡傳輸
和傳統的控制系統相比，分布式系統的布線以網線為主，簡單而且方便。傳統的RGB線纜、DVI線纜都有傳輸距離的限制，超過了30米以后就會出現信號質量下降、畫面抖動、閃爍等問題，需要增加其他外設補償信號，從而降低了圖像的真實性，很難滿足用戶對信號質量的高需求。特別是監控系統，遠端信號傳輸已經過一次轉換，如果再進行數/模轉換，就會大大降低信號強度。這就給需要通過信號進行調度指揮的用戶帶來諸多不便。
采用分布式只需要將信號源接入網絡，在網絡帶寬滿足的情況下可以保證遠距離傳輸，而且保證色彩還原度?！ ?/p>
(2) 可擴展性強
當需要有其他的信號接入到控制系統，我們只需要將這一路信號通過處理器接入到網絡就可以了。我們完全不必?fù)?dān)心會影響到其他信號的顯示，也不需要對系統進行重新設定。這樣的操作可以完全在其他應用正在進行的時候進行。
(3) 功耗低
每個處理器的功耗只有10W，更加環保和健康。
(4) 支持高分辨率信號顯示
分布式控制系統支持最大102,400×7,680的信號顯示，可以方便公安、交通部門的高分辨率GPS定位圖顯示到顯示墻上。
(5) 兼容網絡視頻流顯示
公安交通行業以視頻信號為主，近幾年網絡攝像頭技術越來越成熟并且被廣泛應用。分布式控制系統也與時俱進充分發揮其網絡化數字處理的技術優勢，目前市場上的大多數攝像頭都可以兼容我們的系統。

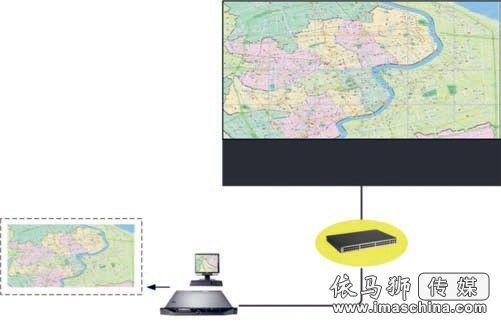

(6) 信號源共享支持多屏幕控制
加入交換機的信號可以被多個網內的顯示墻共享。同時分布式系統支持一套系統控制多套顯示設備，其獨特的B/S架構控制軟件更增加了操作者的使用便捷性。無須安裝客戶端軟件，只需要在瀏覽器上輸入服務器的IP就可以使用軟件。兼容Windows、unix、ios等多個操作系統。

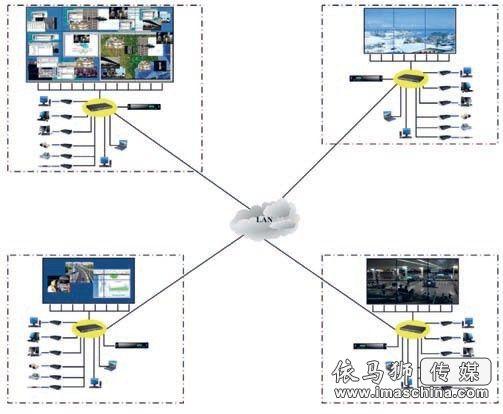

DVCS分布式控制系統信號互聯與異地傳輸顯示結構拓?fù)鋱D
三、 分布式的未來
21世紀是網絡的時代，是數字的時代，是高分辨率的時代。我們不需要擔心分布式系統的未來，當然我們需要謹記：與時俱進，繼往開來，讓分布式系統更加完善，為我們的用戶提供豐富多彩的解決方案。讓我們的顯示系統因此而更加閃亮！
